MSI 노트북 힌지 수리 GP75 LEOPARD 95D 영구접합

임인년 새해가 시작되었네요 모두가 희망찬 2022년이 됐으면 합니다



MSI 노트북 상판 부분 좌측 히지 파손 수리입니다

주로 게임밍 노트북을 생산하는 MSI 제품에서 힌지 파손이 유독 많이 접수되는데

힌지 구조상의 문제도 있지만 열고 닫는 습관에서도 힌지 파손을 유발합니다

좌우 한쪽으로 치우지지 않고 중앙에서 여는 게 좌우 힌지에 무리를 덜 주게 됩니다

오른손잡이는 대부분 우측에서 열기 때문에 좌측 힌지에 문제가 생긴답니다

하루 전까지만해도 이상 징후 없이 열고 닫고 잘 사용했는데 파열음과 함께 힌지

접합부 손상이 돼 입고됐네요 메인 노트북은 따로 있고 서브용 노트북이라네요

힌지 파손 영상이며 고정부 파손으로 오픈 시 제대로 안 되는 상태입니다

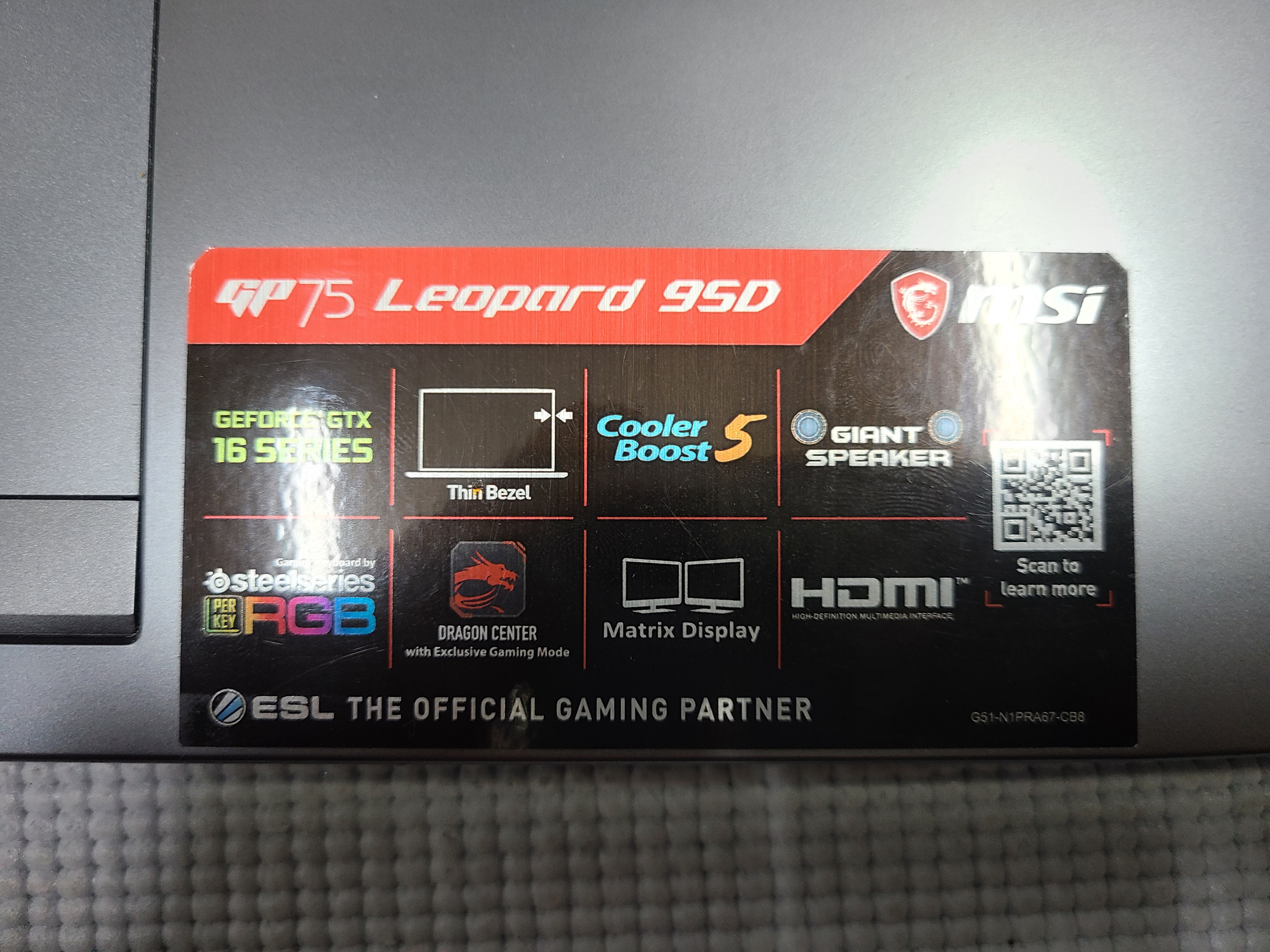

MSI GP75 LEOPARD 95D 17.3인치 144HZ I7 9세대 지포스 외장 GPU 탑재된 모델입니다

고화질 고인치 고주사률 액정이 사용돼 액정 테두리 테이핑 접합 분해 과정에서

액정 크랙이 발생될 가능성이 존재하기 때문에 사전에 안내드리고 작업을 진행합니다

흰지 파손 외 부팅은 정상적으로 이뤄집니다 간혹 힌지 파손되며 무리하게 오픈하다

액정까지 파손되는 경우도 있는데 화면은 정상이군요 FULL HD 144HZ 고화질 액정이

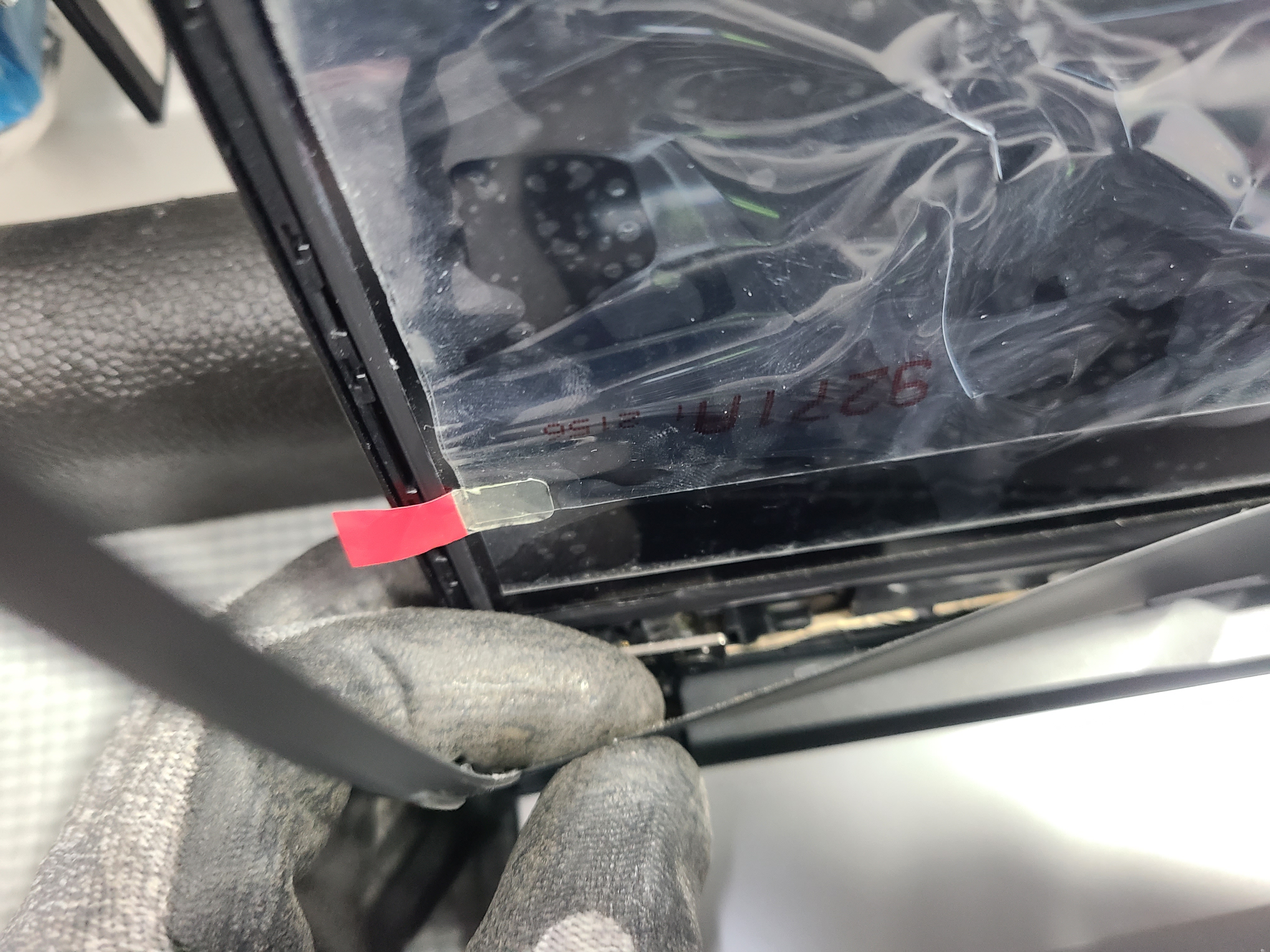

내장된 기종입니다 분해 전 액정 보호를 위해 필름을 부착합니다

스크린에 적당한 열을 가한 후 커버를 분리합니다 커버 분해 시 테이핑 접착으로 분해 중

액정 파손될 수 있기 때문에 적당한 열과 힘으로 분리하는게 중요합니다

힌지 파손 상태입니다 접합면 4개의 고정부가 모두 크랙 되어 분리된 상태입니다

접합 면적이 작기 때문에 17인치 감당하기에 부족해 보입니다

조각난 힌지 캡과 접합면에 접착제와 에폭시로 고정하는 작업입니다 접착제만으로

접합 시 사용 중 재발 가능성이 존재하기 때문에 2개는 접합하고 2개는 타공으로

고정하는 방식으로 채택합니다 수리 흔적이 남아도 영구적으로 파손 없이 사용하는게

무엇보다 중요합니다 힌지 수리 후 사용 중 재발하면 서로 피곤하거든요

떨어져 나간 너트와 힌지 장치 홀과 일치되도록 정확한 위치 고정이 되어야 합니다

에폭시 완전 경화는 24시간이지만 4시간 정도 지나면 어느 정도 고정이 됩니다

에폭시와 볼트 너트 체결 방식으로 힌지 고정 수리는 잘 됐고요

우측 힌지는 정상이지만 보강 차원에서 에폭시 보완합니다

견고한 힌지 고정 접합으로 MSI 노트북 GP75 커버 벌어짐 발생 없이 여닫는데 전혀 문제없답니다

작업 중 액정 손상 위험도 존재했지만 화면도 멀쩡하게 잘 나와줍니다

상판 타공 흔적 2개입니다 상판은 알루미늄 재질이며 와셔와 너트로 고정했고 영구적으로

힌지 고장 없이 사용 가능합니다

MSI GP75 95D 노트북 힌지 수리 완료 후 오픈 클로징 테스트입니다
