대전 노트북 부품 업그레이드 레노버 y530-15ich 램 교체 및 청소

영상편집과 멀티 작업을 위한 램 용량 증설 작업입니다 레노버 게이밍용 노트북인데 램을 직접 공수하고 교체와 내부 정비는 전문가의 도움을 받기로 하셔 대전노트북 수리 전문센터 컴지기로 접수되었습니다

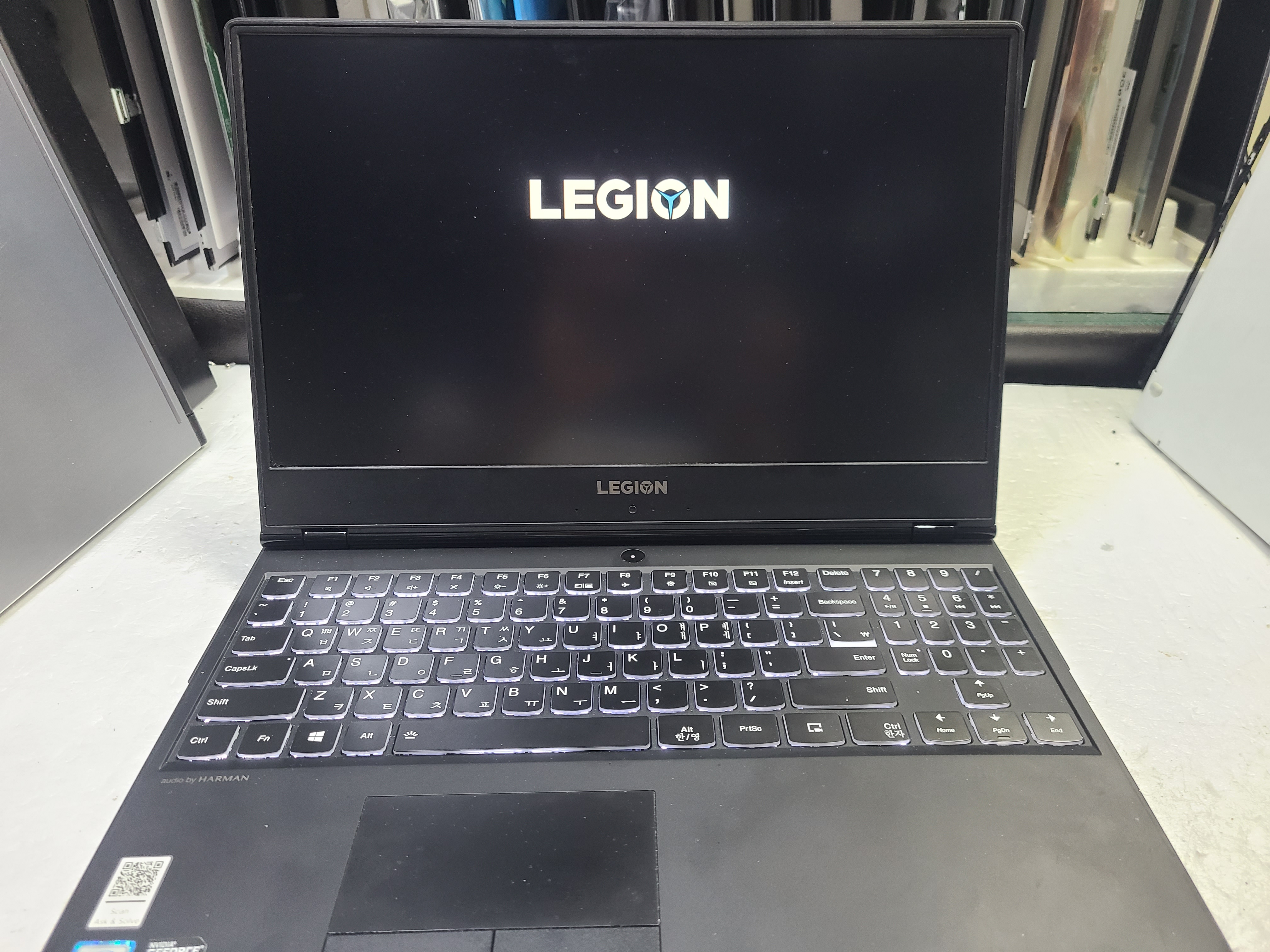

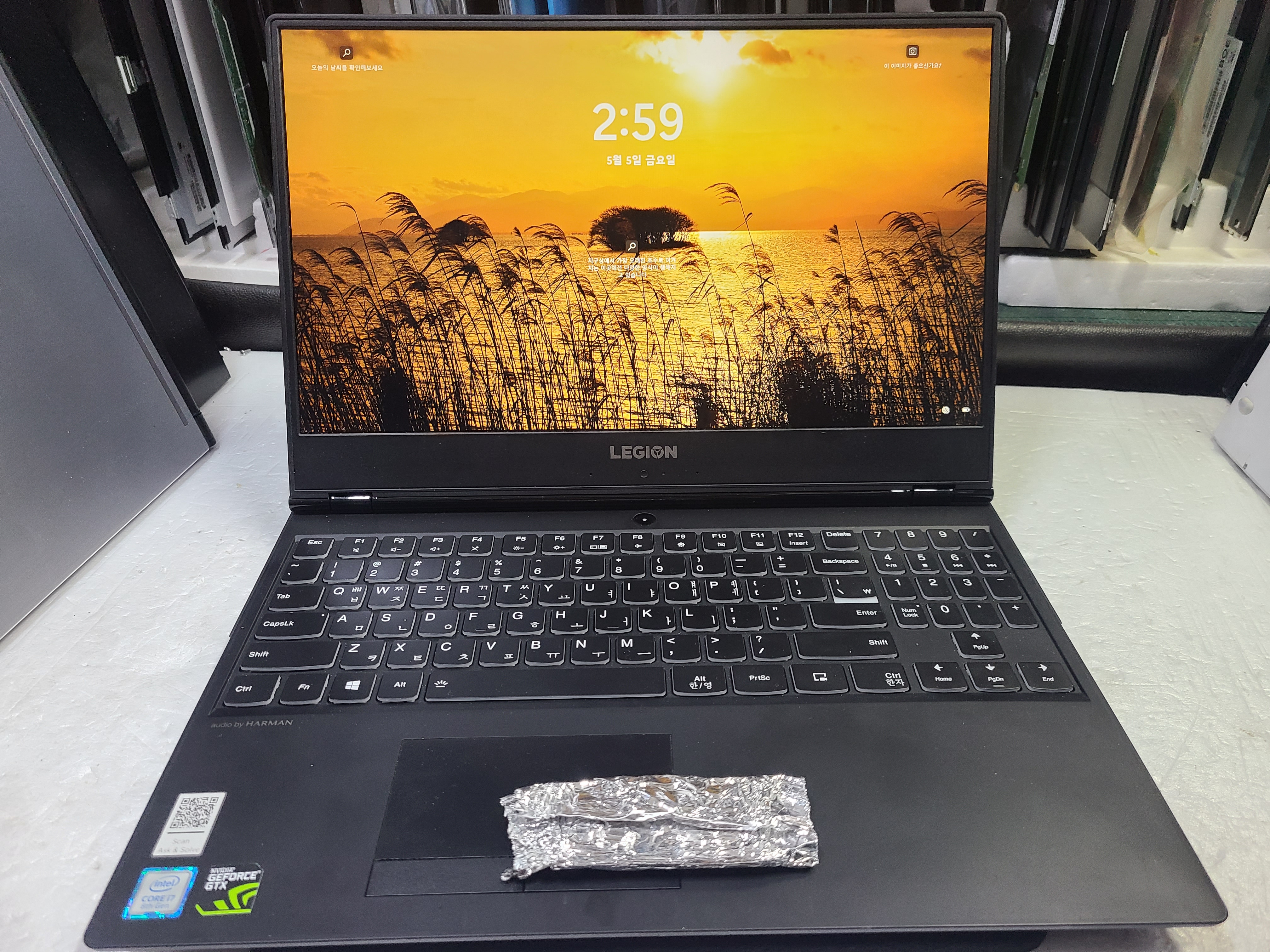

부품을 업그레이드 전 부팅 상태 팬 소음 등 간단하게 점검하지만 특이한 점은 없습니다

y530-15ich 레노버 게이밍 노트북 시리즈인 legion의 한 모델입니다 인텔 코어 i7-8750h 프로세스와 nvidia geforce gtx 1060 그래픽카드가 탑재됐습니다 후속 모델로 y540-15irh 기종이 있고 약간의 차이점이 있는데 144hz 고주사율 지원, 키보드 라이트를 rgb 변경이 가능해졌습니다

레노버 노트북 내부 구조는 상단 좌우 듀얼 쿨링팬과 히트 싱크와 파이프로 연결되고 배터리, hdd, ssd, 램은 메모리 커버로 덮고 있어 실물은 보이지 않는군요

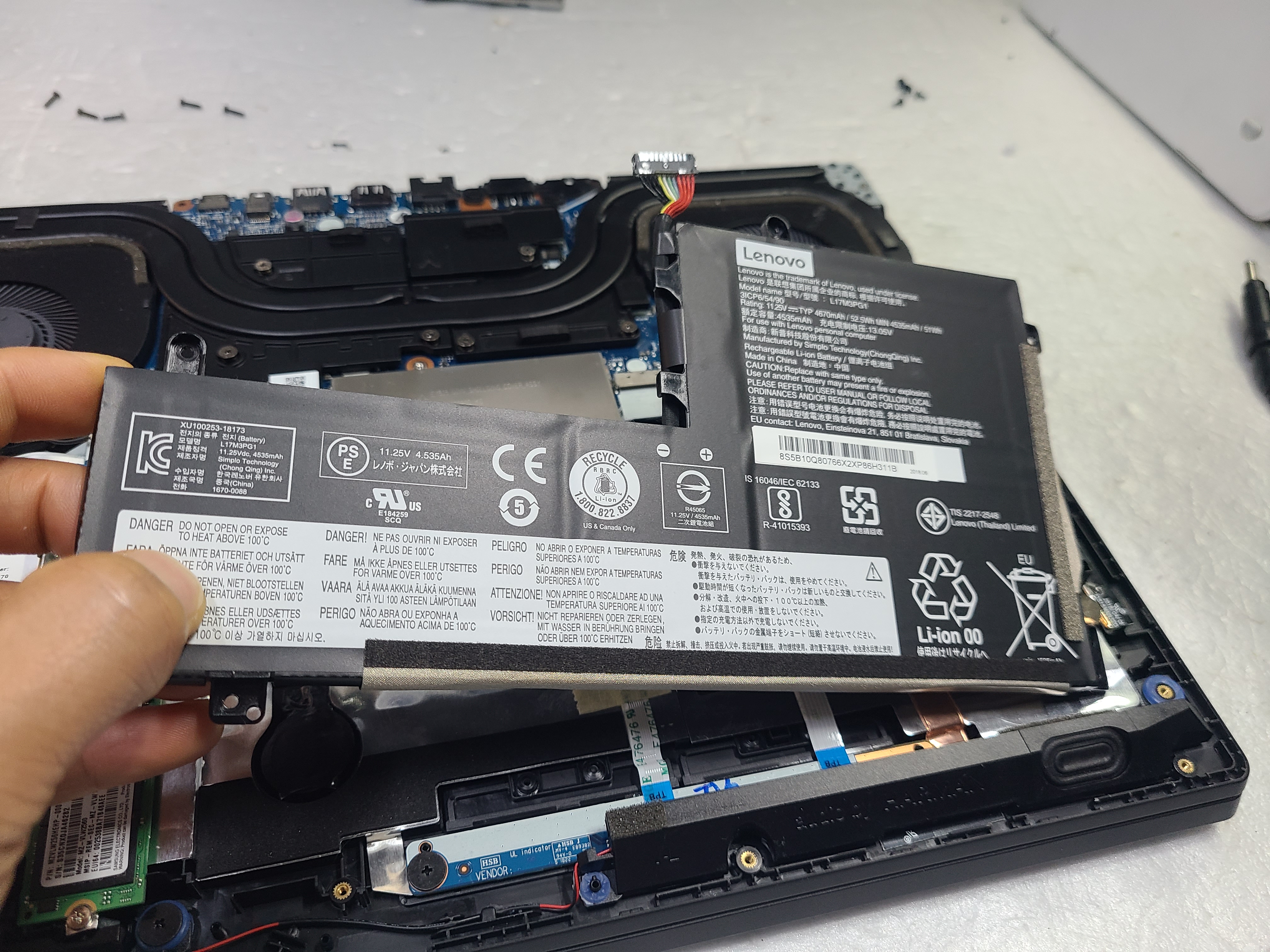

노트북 부품 업그레이드 작업 시 전원이 안 켜짐, 화면 안 나옴, 보드에서 타는 냄새가 나는 등 여러 가지 문제가 발생하는 경우가 있는데 배터리 단자를 연결한 상태에서 부주의로 인한 쇼트가 발생되기 때문인데요 배터리는 항상 분리하고 작업해야 메인보드를 안전하게 보호할 수 있습니다

램 커버를 오픈하면 2개의 슬롯에 8g+8g 16g 2400t 클럭의 삼성 ddr4 제품입니다 램 커버에 대한 에피소드가 생각나는군요 사용자가 직접 램을 교체하고 전원이 안 켜져 점검 요청이 있었는데 램 커버를 보드 클립에 정확하게 맞춰 장착해야 하지만 엇갈리게 장착해 커버와 부품 소자가 맞닿아 쇼트가 발생하는 경우가 있기도 했답니다 램 커버 바로 근처에 부품 소자가 위치해 있으면 특히 커버 장착 시 정확한 장착이 필요합니다

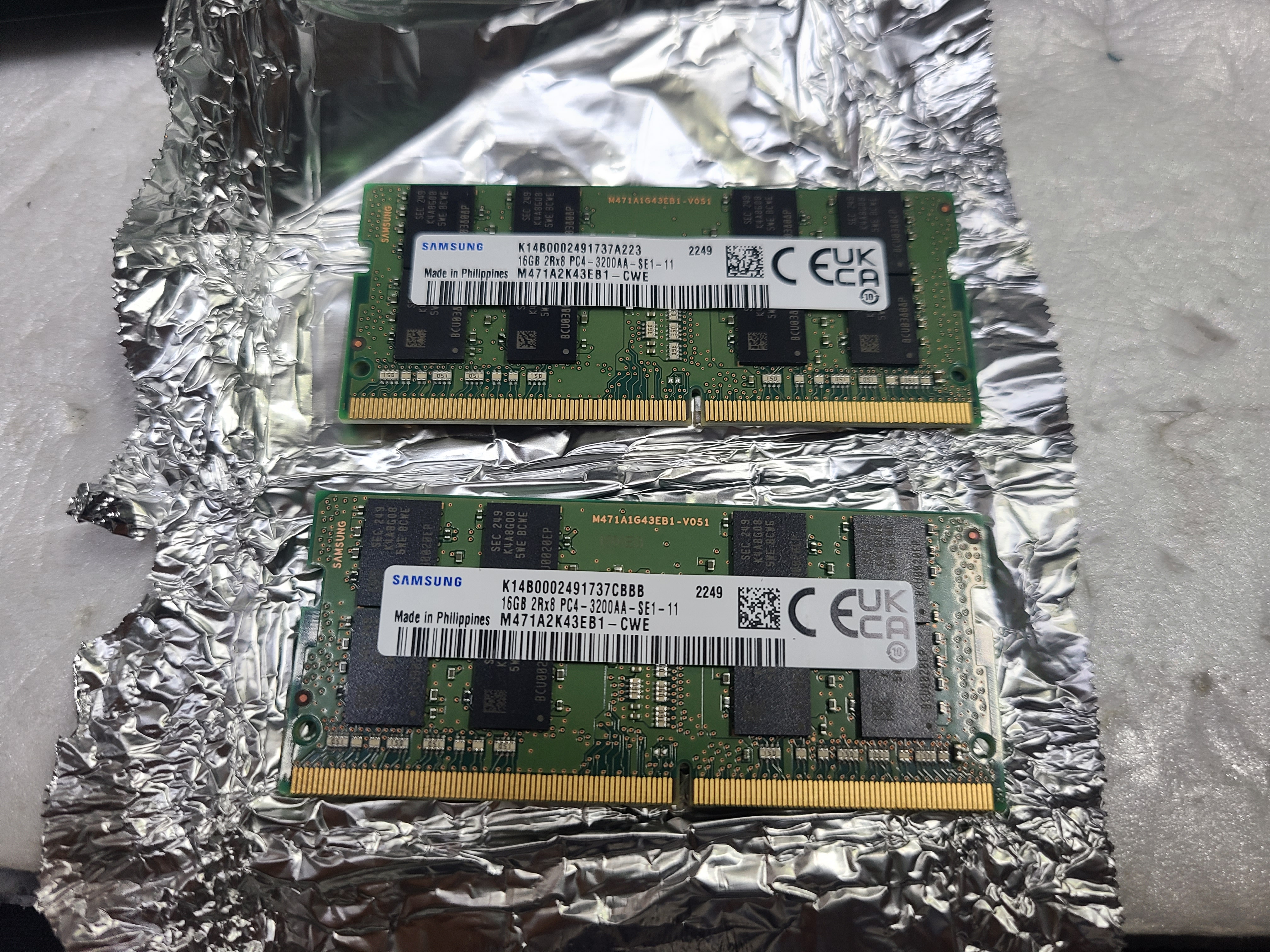

삼성 16g 2ea 32g이며 3200 램 클럭 속도를 지원하지만 2666hz로 다운클럭으로 작동하게 됩니다 램 인식은  2133 2400 2666 3200mhz 모두 가능합니다

노트북 램 부품 업그레이드 하면서 청소와 서멀도포도 같이 병행 요청이 있어 작업합니다

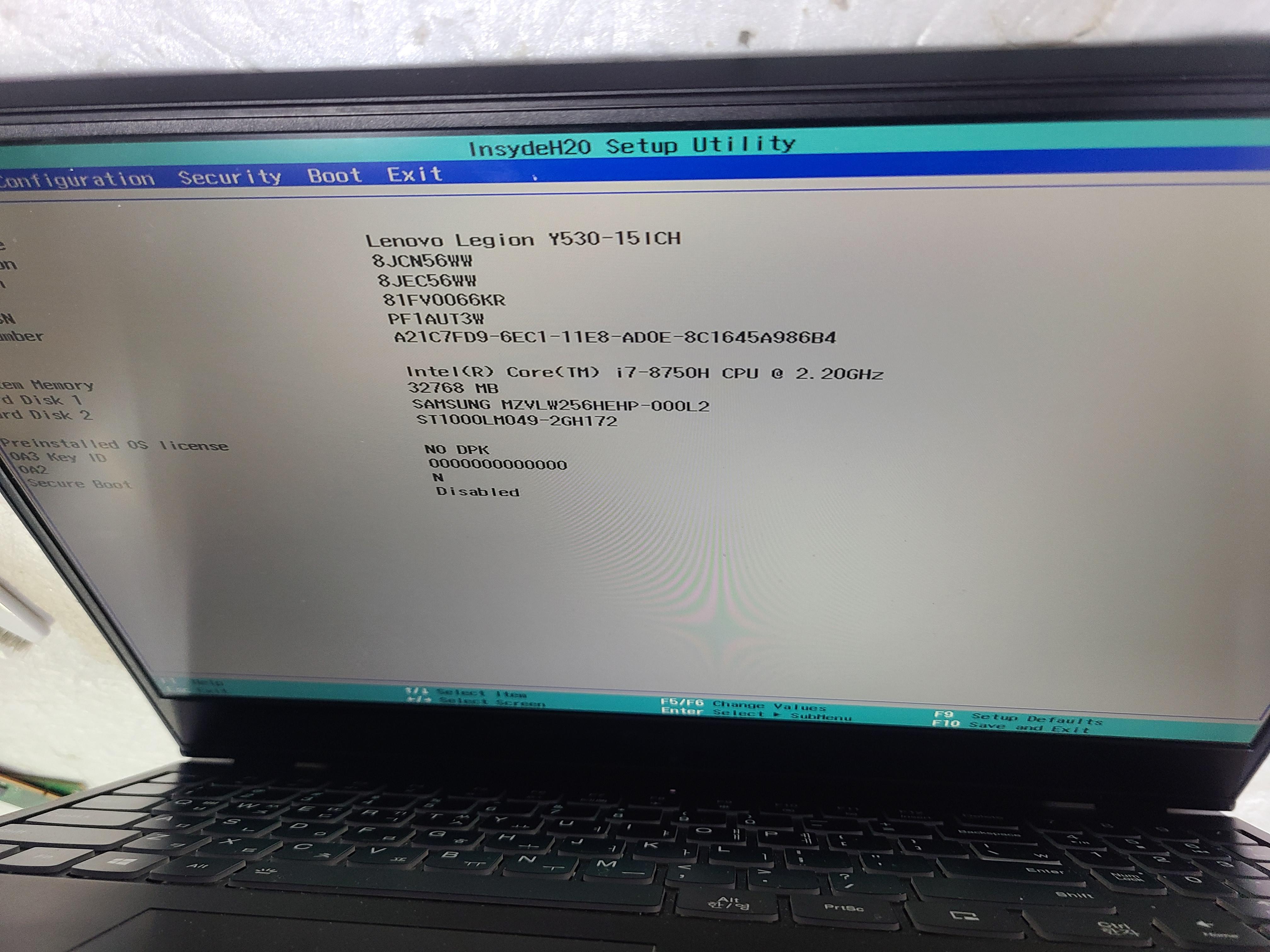

램과 냉각 장치,  배터리를 연결하고 하판은 열어둔 상태로 전원 인가해 작동과 램 인식을 확인합니다 32gb 정상 확인되는군요

노트북 청소나 부품 업그레이드 시 가장 주의할 점은 메인보드 고장을 예방하는 것인데요 배터리 분리 단자 케이블 제거 시 파손 주위 등 교체하기 전 분해 영상 교체방법 등을 숙지하고 작업하면 사고 없이 갈무리할 수 있습니다
